Quomodo Accurate COGNOSCO Steel Deep Groove Ball Ferens exemplum Vernier Caliper usus?

In exercitatione sustentatione et reparatione mechanica instrumenti industrialis, gestus accurate cognoscendi et reponendi gradus criticus est in operatione stabili praestanda. Ob diuturnam lapsum vel contagionem per oleum et unctum, notae laser notae in superficie multorum immaculatam ferro profunda sinus pila gestus ut illegible. Et ideo ad determinandum exemplar per corporalis mensurae precise adferentem factus est per se arte fabrum.

Articulus hic singillatim rectorem providebit quomodo cito et accurate pervideat exemplar ferri immaculati incisi pilae profundae sustinentis - utendo nihil aliud quam caliperam eius metiendo. diametri interioris, diametri exterioris, et latitudinis .

Instrumenta mensurae et Parametri Basic

Ad accurate cognoscendum exemplar afferentem, praeprimis altae praecisiones praeparandae sunt vernier caliper . Per processum mensurationis, tria sequentia puncta cardinis notitiis assequi necesse est:

1. Diameter interior (d); Determinat autem scapi magnitudinem qua iungens fert, et etiam parametri criticus ad numerum archetypi afferentis suffixo derivandum.

2. Diameter exterior (D); Determinat autem per- simum moles bore.

3. Latitudo/Crassitudo (B); Axialis dimensio afferens.

In conventionibus nominandis pro chalybe inaugurato profunde globulorum gestuum sulcus (v.g., S6004-ZZ), praepositio "S" significat materiam immaculatam ferro, dum suffix "ZZ" indicat scuta metallica duplicata. Numeri autem medii (ut 6004) tenent clavem ad dimensiones ferentem.

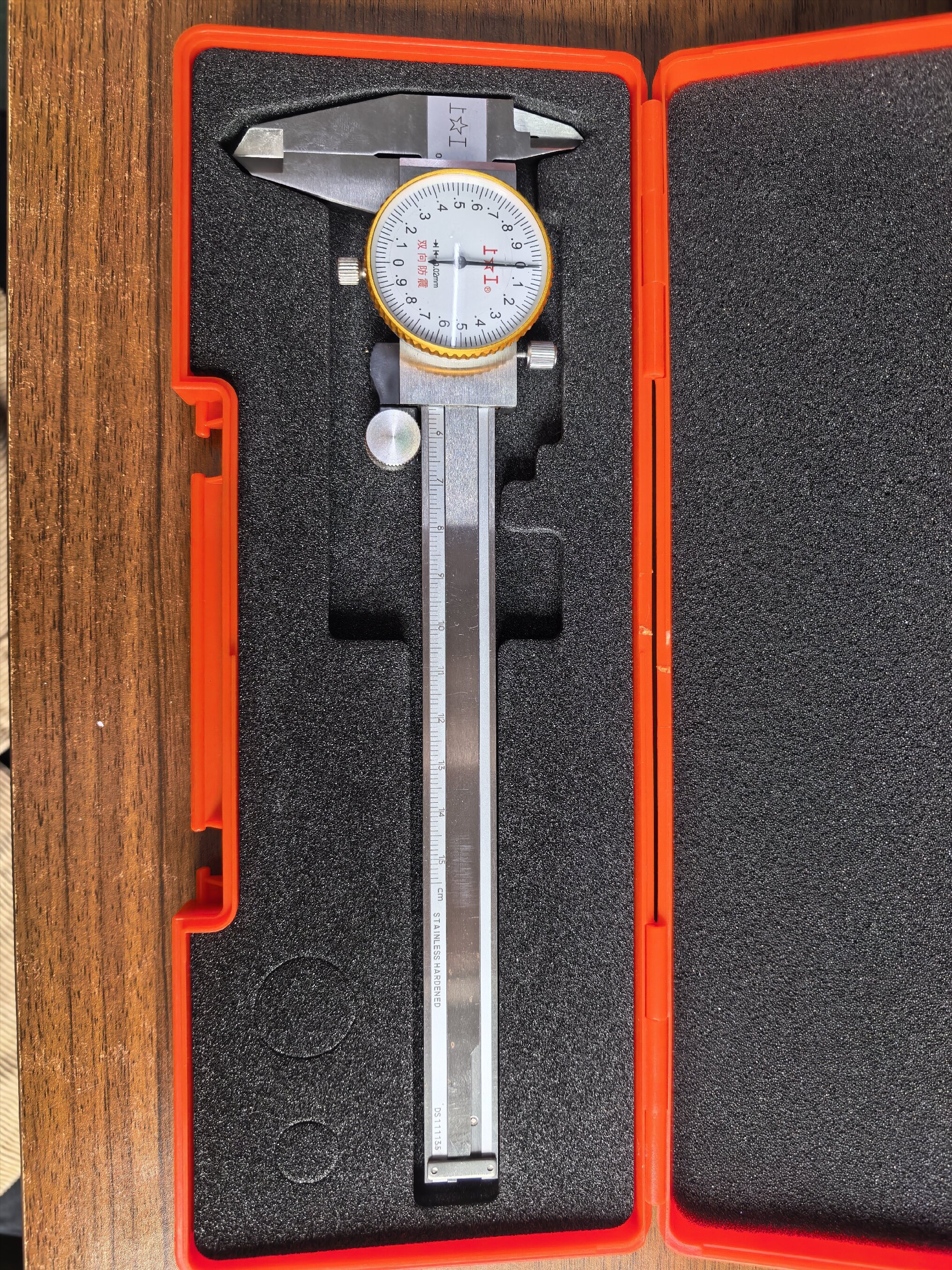

Vernier Caliper

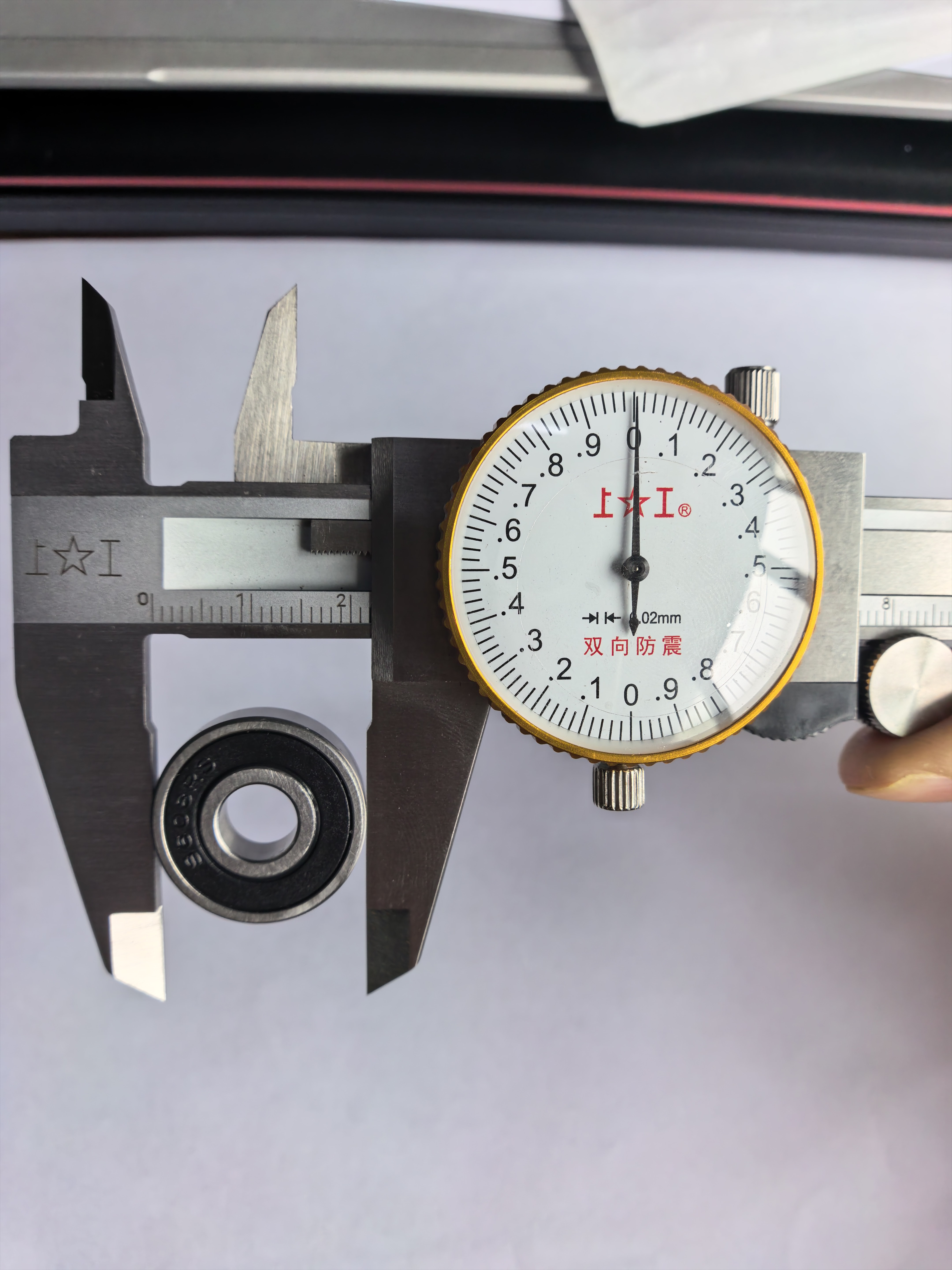

Interior Diameter Mensuratio

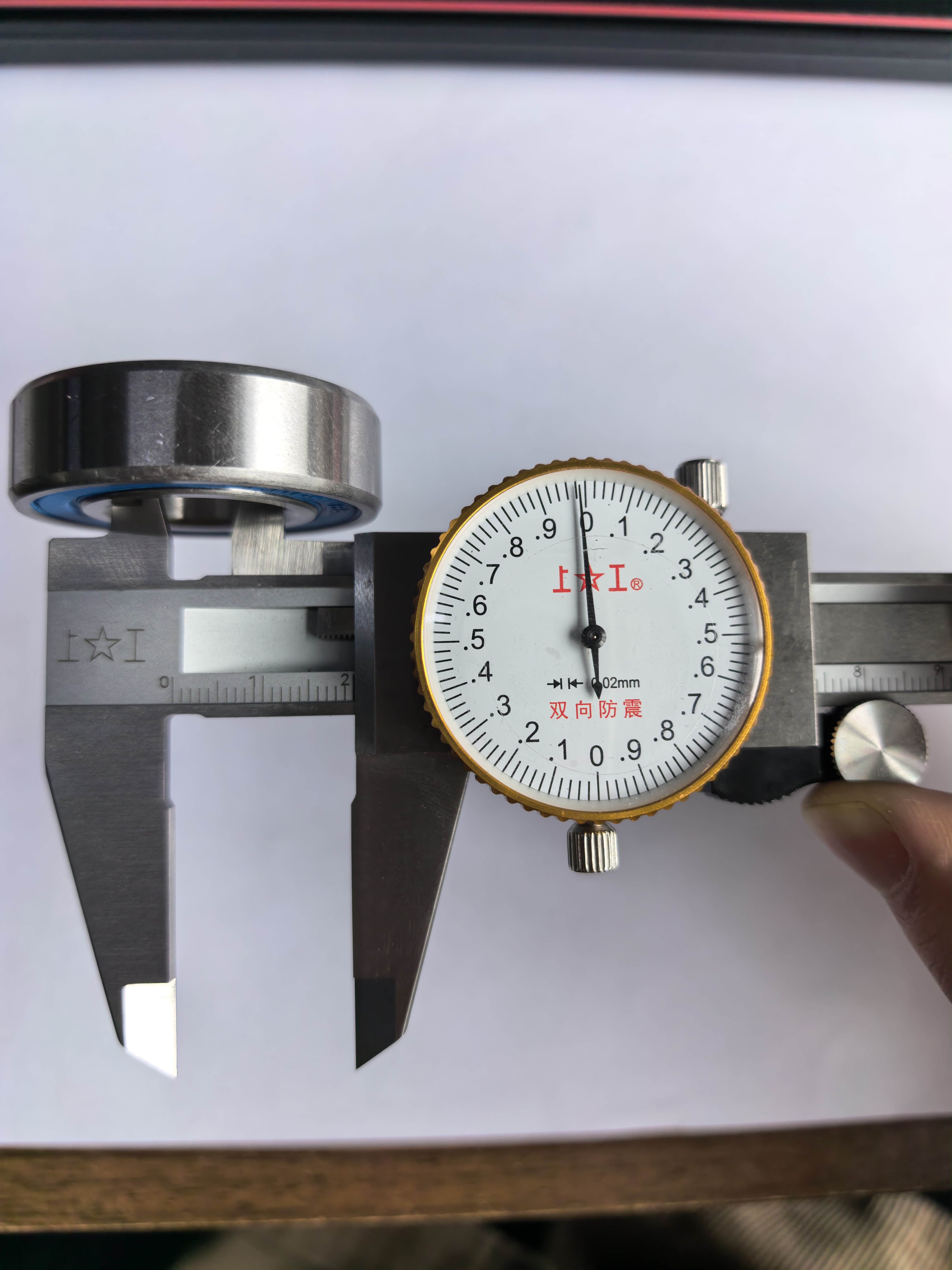

Diameter exterioris mensurae

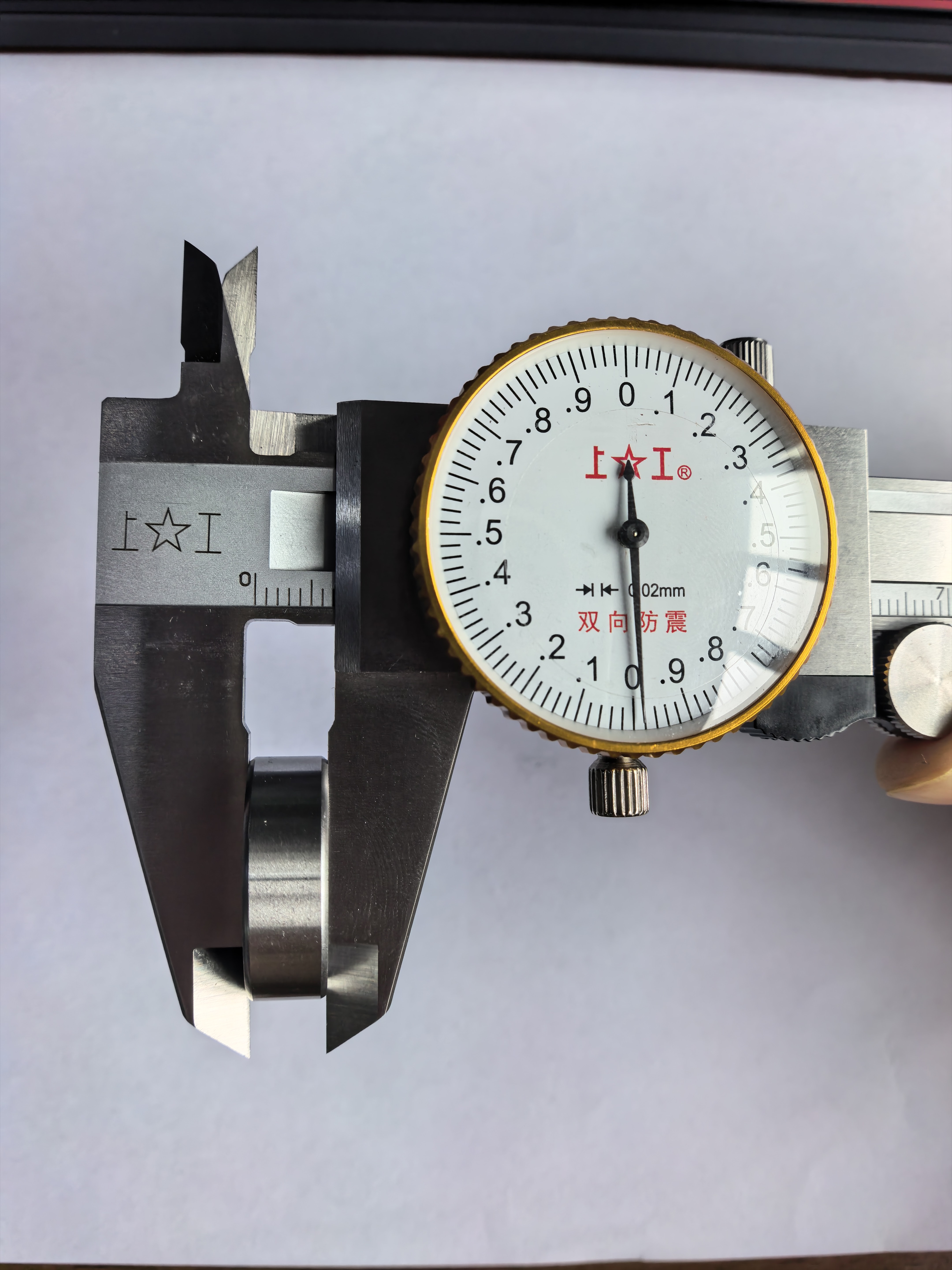

Latitudo / Crassitudo mensurae

Modi pro Distinguendis IV-Digit Model Bearings

Globus enim profundus sulcus gestus a codice digiti quattuor designati (exempli gratia, series S60xx, S62xx et S63xx), stricta correspondentia est inter diametrum interiorem et digitos finales numeri exemplaris. Hanc relationem in duos missiones ponatur: "Formula Standard" et "Suffixarum specialium".

Standard Case: Applicabilis ad exempla cum suffixo ≥ 04 (Diameter interior ≥ 20 mm)

Cum diametri interioris ferentis, cum caliper vernier mensuratum est maior quam vel aequalis ad XX mm * , uti potes formula classica "divide per 5":

Core Formula: Mensurata interiorem diametri ferendi V = Last Duo digiti Model Number

Casus Analysis: S6004-ZZ - Si metiaris diametrum interiorem ferro immaculati utens caliperis et invenias esse 20mm , hanc formulam adhibere potes: 20 5 = 4 (concedente suffixo "04"). Praevia aestimatione: suffixo huius afferentis exemplar est 04. Postmodum, sumens mensuras ulteriores portantis diametri exterioris (42mm) et latitudinis (12mm) et transversas illas cum signo cariantis magnitudini referens, potes evincere integrum exemplar numerum ferentium sicut S6004-ZZ .

Casus speciales: Exemplar applicabilis ad numeros caudae 00, 01, 02, 03 .

Quaeso nota dividendi regulam diametri interioris per 5 non applicari ad gestus cum codicibus suffixis ab 00 ad 03. Hi quattuor speciei specificae gerentes exceptiones in signis internationalibus constituunt; interiores diametri dimensiones eorum sunt fixae valores, quos fabrum meminisse oportet. Valores specifici correspondentes haec sunt:

Suffixae 00: Diametros interiores fixum at 10 mm (exampla, S6000)

Suffixum 01: Diametros interiores fixum at 12 mm (exampla, S6001)

Suffixum 02: Diametros interiores fixum at 15 mm (e.g., S6002)

Suffix 03: Diametros interiores fixum at 17 mm (exampla, S6003)

Si diametrum interius mensuratum cum caliper vernier respondeat uni ex quatuor valoribus supra recensitis, commodo directe aequare eam suffixo respondenti; non utar 5 dividendi ratione.

Modi III, Digit Model gestus (miniature / Parvus gestus)

Ad exiguum vel parvum chalybem immaculatum altae sulci pilae gestationes, eorum exemplar numeri typice ex tribus digitis constant (v.g., S608, S626, etc.). Distinguendi hoc genus planius est; * Item formula "divide per 5" applicari non potest. **

Core Regula: Mensurata interioris diametri ferentis = The Last digit of the Model Number

Casus Analysis: ** S608-ZZ ** — Si caliperem uteris ad diametrum interiorem parvae feretionis metiendam et inveniendam esse. 8mm Itaque — innixa conventionibus vocabulis 3-digitorum — diametri interioris directe correspondet suffixi numeri exemplaris. Praevia Assessionis: ** suffixo huius partus est. 8 **. Hoc componendo cum diametro exteriore (22mm) et latitudine (7mm) mensurato, exemplar confirmari potest ut minima forma communis. S608-ZZ **.

Summarium et Electio Commendatione

In summa, gradus ad exemplar distinguendi pilam sulci immaculati inaestimabilem globum gerentem utens caliperus vernier compendiose potest sic:

Metire interiorem diametrum, suffixum decerne:

Si diametri interioris mensuratus est numerus unicus digiti (exempli gratia, 8 mm), respondet finalibus digitis exemplar numeri 3 digiti (exampla, 608).

Si diametro interior mensurata est 10, 12, 15, vel 17 mm, respondet speciali 4-digiti suffixis 00, 01, 02, et 03, respective.

Si diameter mensus- tus interior est ≥ 20 mm, formula ** utere. Diameter interior 5 = Suffix ** (exampla, 20 5 = 04).

Metire diametrum exteriorem et latitudinem ad seriem determinandam;

Partes cum eadem diametro interiore possunt ad diversas series pertinere, varias diametrales exteriores et latitudines variare, ob differentias capacitatis onerarii (v.g., S6004, S6204, S6304, etc.). Quare exemplar specificum definitive notum esse debet per crucem-inferendo tam diam exteriorem quam ad latitudinem.

Praedictae mensurae et calculi artes dominando facile cognoscere potes veram identitatem gestus, etiam "planum" carentem sarcinae vel notae, qua vitandi condiciones inconcinnas in apparatu sustentationis oriuntur ex perverso exemplari acquirendi vel partes recte convenire non valentes.
